Même si son installation peut sembler technique au premier abord, raccorder une prise RJ45 reste une opération accessible dès lors que l’on comprend le principe des paires torsadées et que l’on respecte les normes de câblage. Que vous soyez particulier souhaitant moderniser votre installation ou professionnel recherchant un rappel clair des étapes essentielles, ce guide vous accompagne pas à pas pour installer une prise RJ45 proprement, efficacement et dans le respect des bonnes pratiques.
Comprendre la prise RJ45
La prise RJ45 est le standard actuel pour les connexions réseau filaires. Elle permet de relier les équipements informatiques, multimédias ou domotiques à un réseau local (LAN). Celle ci fonctionne grâce à des câbles à paires torsadées, généralement de type UTP (non blindé) ou FTP/STP (blindé), et se décline en plusieurs catégories (Cat 5e, Cat 6, Cat 6A, etc.) qui définissent la bande passante et la vitesse de transmission. Ces câbles partent du coffret de communication, où toutes les prises de la maison ou du bureau convergent vers un switch ou une box internet. La norme NF C 15-100 impose des règles précises pour ce type d’installation. Elle recommande la mise en place d’un tableau de communication, la distribution des câbles RJ45 en circuits distincts pour l’informatique et la téléphonie, et l’utilisation de prises et câbles conformes aux catégories adaptées à la performance souhaitée, afin d’assurer sécurité, fiabilité et performance réseau.
Matériel nécessaire :
- 1 prise RJ45
- 1 support de fixation
- 1 plaque de finition
- 1 boîtier d’encastrement
- Câble de catégorie 6
- 1 tournevis cruciforme
- 1 pince coupante
- 1 pince à dénuder
Avant de commencer

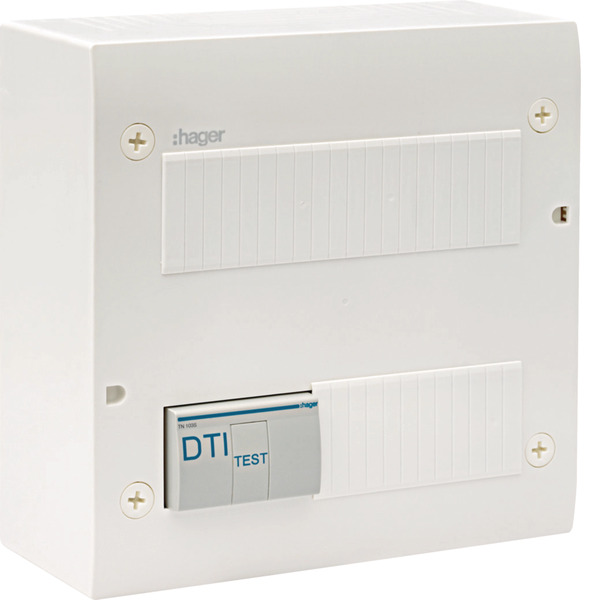

Avant de procéder à l'installation d'un port RJ45, il est essentiel de saisir la structure du réseau dans le domicile. Le coffret de communication est généralement installé près du tableau électrique, dans la Gaine Technique de Logement (GTL). Tous les câbles réseau vers les différentes pièces prennent leur départ de ce point central. Chaque câble RJ45 doit être tiré individuellement depuis le coffret jusqu’à la prise murale, en passant dans une gaine dédiée afin d’assurer sa protection et de faciliter son remplacement si nécessaire. Cette approche en étoile assure une mise en place propre, conforme et efficace.
Étape 1 : Perçage du trou
Repérez où sera votre prise RJ45, elle doit être facile d'accès et à une hauteur généralement situé entre 20 et 30cm du sol.

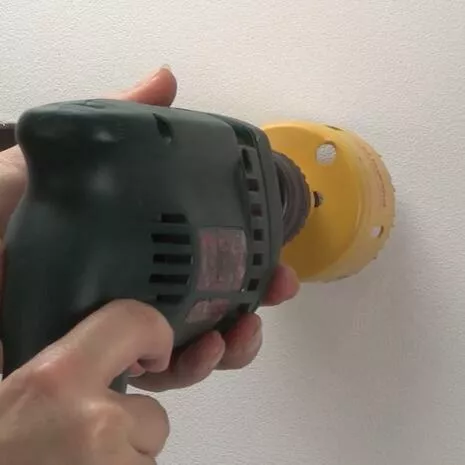

Une fois l'emplacement déterminé, découper l'emplacement de la boîte d'encastrement à l'aide d'une scie-cloche Ø67.
Étape 2 : Préparation du câble et de la boîte d'encastrement
Récupérez la gaine contenant le câble RJ45 à l’emplacement prévu pour la prise murale. Tirez délicatement le câble réseau hors de la gaine en laissant une longueur suffisante (environ 15 à 20 cm) pour faciliter le raccordement.

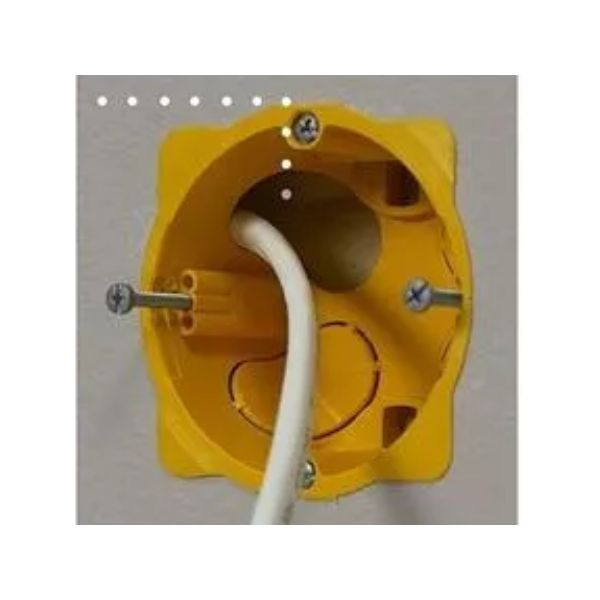

Passez ensuite le câble à travers l’ouverture de la boîte d’encastrement. Assurez-vous que la gaine arrive bien jusqu’à l’arrière de la boîte afin de protéger le câble sur toute sa longueur.
Fixez solidement la boîte d’encastrement dans le mur avec les deux vis de serrage.
Étape 3 : Préparation des fils

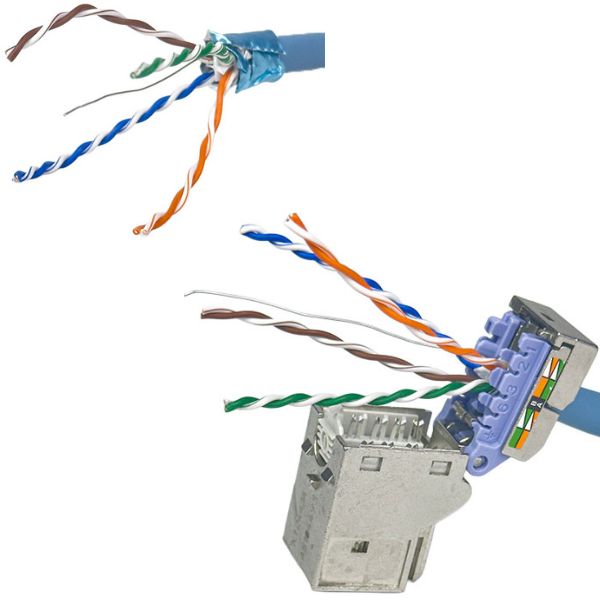

À l’aide d’une pince à dénuder, retirez délicatement la gaine de protection du câble réseau sur environ 8 cm, en veillant à ne pas endommager les paires torsadées situées à l’intérieur.
Repliez le feuillard métalliques du câble soigneusement vers l’arrière sur environ 1cm afin de conserver la continuité du blindage.
Étape 4 : Câblage de la prise RJ45
Il existe deux normes de câblage pour une prise RJ45 : EIA 568A et EIA 568B. Les deux sont fonctionnellement identiques en termes de performance et de débit ; seule la disposition des paires de couleurs diffère. En France, la norme EIA 568B est la plus répandue en résidentiel. L’essentiel est toutefois de respecter la même norme aux deux extrémités du câble, aussi bien côté prise murale que côté coffret de communication.
Selon le modèle de votre prise RJ45, récupérez le fil de masse et enroulez-le autour des feuillards métalliques repliés afin d’assurer la continuité du blindage. Insérez ensuite le câble dans le dispositif de connexion. Si votre module dispose d’une encoche dédiée à la mise à la terre, positionnez d’abord le câble dans son logement, puis engagez le fil de masse dans l’emplacement prévu (voir image de droite).

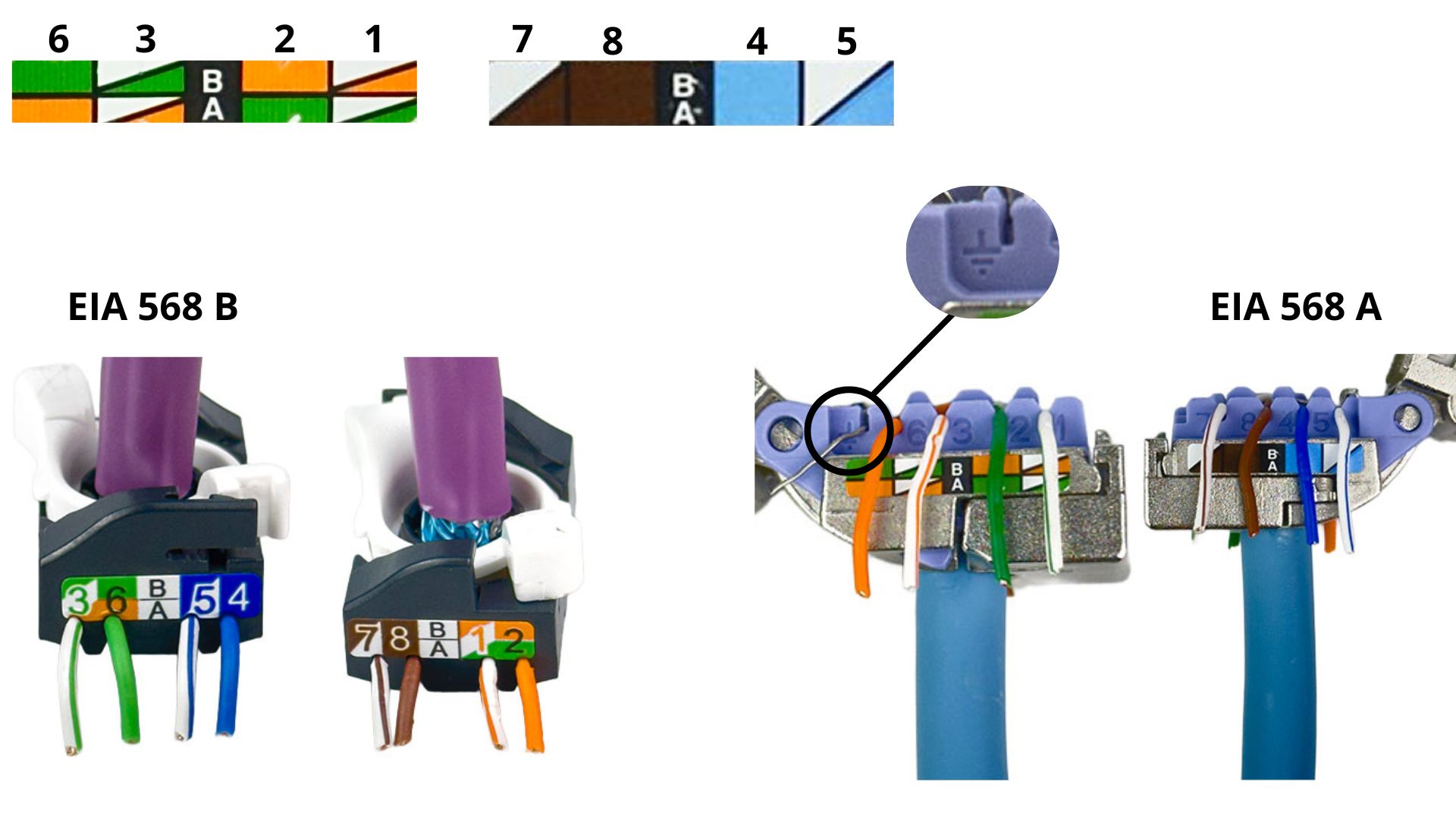

Disposez ensuite chaque paire de fils en suivant précisément le code couleur choisi (A ou B) indiqué sur les étiquettes du mécanisme. Détorsadez légèrement la base de chaque paire, uniquement sur la longueur nécessaire, afin de préserver la qualité du signal. Engagez les conducteurs au fond des encoches prévues à cet effet et vérifiez qu’ils sont correctement positionnés avant la mise en pression.
Veillez à appliquer le même code couleur sur toutes les prises RJ45 de l’installation ainsi que dans le coffret de communication afin de garantir une continuité parfaite du réseau. La plupart des modules RJ45 affichent clairement les deux schémas de câblage directement sur le mécanisme pour limiter tout risque d’erreur.
Étape 5 : Finalisation du branchement

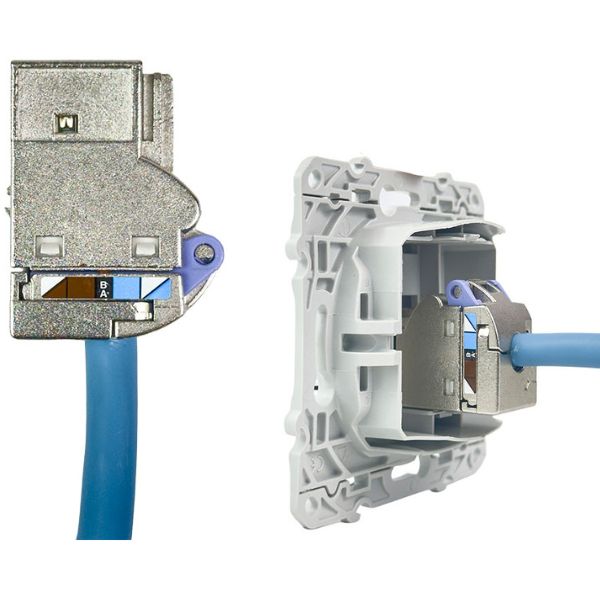

Une fois les fils correctement positionnés, verrouillez le dispositif de connexion conformément aux indications du fabricant. Replacez le module dans son support puis pivotez-le sans exercer de pression excessive afin d’assurer le verrouillage complet de l’ensemble.
À l’aide d’une pince coupante, sectionnez les fils qui dépassent au ras du connecteur pour obtenir une finition propre.
Il n’est pas nécessaire de dénuder les conducteurs avant cette étape. En effet, lors du verrouillage du dispositif, les contacts à insertion déplacent automatiquement l’isolant : les fils s’autodénudent et établissent la connexion électrique de manière fiable et sécurisée.
Étape 6 : Finalisation de la pose

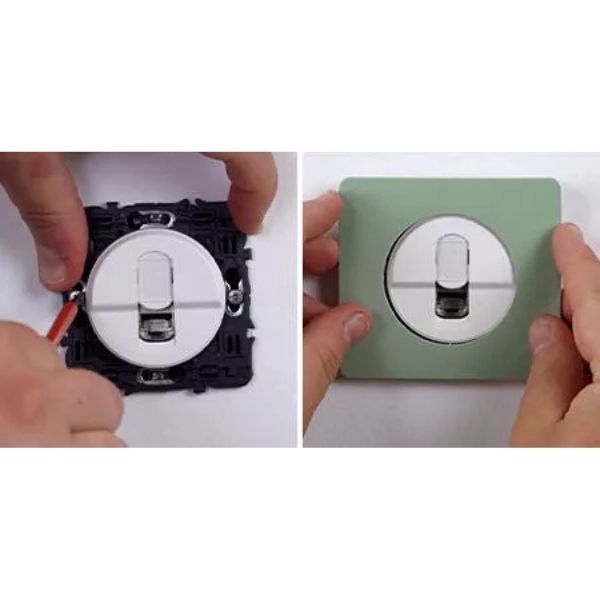

Pour finaliser la pose, vissez votre plaque de support à la boîte d'encastrement,
Vérifiez l'horizontalité de votre plaque de support à l'aide d'un niveau à bulle.
Clipsez votre enjoliveur puis votre plaque de finition.
Étape 7 : Testez votre installation
Pour vérifier le bon fonctionnement de votre prise RJ45, utilisez un testeur de câble réseau. Cet outil est indispensable pour contrôler la continuité et l’ordre des conducteurs.
Branchez une extrémité du testeur sur votre nouvelle prise RJ45, puis raccordez l’autre extrémité au second bout du câble, situé au niveau du coffret de communication ou de la prise d’arrivée correspondante.
Le testeur indiquera, via ses voyants lumineux, que les 8 conducteurs sont correctement connectés et dans le bon ordre. Si une anomalie apparaît (voyant éteint, inversion ou séquence incorrecte), il sera nécessaire de rouvrir la prise afin de vérifier soigneusement le positionnement des fils ainsi que le respect du schéma de câblage choisi (A ou B).
Conclusion
Avec le développement du télétravail, du streaming et des équipements connectés, disposer d’un réseau performant dans son logement est devenu indispensable. La prise RJ45 s’impose aujourd’hui comme la solution standard pour distribuer internet, le téléphone et les données multimédias dans toutes les pièces d’une maison ou d’un local professionnel. Contrairement aux anciennes prises téléphoniques en T, elle permet de bénéficier d’un débit stable et optimal, indispensable pour les ordinateurs, téléviseurs, consoles de jeux ou encore systèmes domotiques.
