Remplacer une Prise électrique peut sembler impressionnant au premier abord lorsque vous n’êtes pas un professionnel. Entre les fils, les couleurs et les normes, on peut vite se sentir dépassé. Pourtant, avec un peu de méthode et en prenant les précautions nécessaires, remplacer une prise murale devient simple, rapide et à la portée de tous.
Elecdirect est là pour vous guider étape par étape, que vous souhaitiez moderniser votre installation, remplacer une prise cassée ou simplement améliorer la sécurité.
Matériel nécessaire :
- 1 Prise de courant
- 1 tournevis plat
- 1 pince coupante
- 1 Pince à dénuder
- 1 Multimètre
Étape 1 : Se mettre en sécurité
- Coupez le courant au niveau du Disjoncteur général.
- Vérifiez à l’aide d’un Multimètre l’absence de tension.
Étape 2 : Retirer l'ancienne prise
Dévissez la Prise de courant avec un tournevis plat, puis en faisant légèrement levier, retirez la plaque de finition. Dévissez les vis du support de fixation et sortez la prise de la boîte d’encastrement.
Pour les prises de courant plus récentes, munissez-vous d’un tournevis plat et faites simplement levier au niveau des petites encoches afin de déclipser la plaque de finition et l’Enjoliveur. Il ne vous reste plus qu’à dévisser le support de la boite encastrée
Étape 3 : Débrancher les fils
- Si votre prise possède des bornes à vis, dévissez suffisamment les vis qui retiennent vos fils afin de pouvoir les retirer.
- Si votre prise est plus récente, vous trouverez des bornes auto. Il vous suffira simplement d’exercer une pression sur le petit poussoir de la borne et de retirer le fil sans forcer.
- Vérifiez que la boîte d’encastrement a bien une profondeur de 40mm et que vos fils sont bien dénudés de 12 à 15mm.
Si vos fils sont abîmés ou en mauvais état, coupez l’extrémité avec votre pince coupante. Utilisez ensuite votre Pince à dénuder pour retirer 12 à 15mm afin d’obtenir un fil propre et prêt à être raccordé en toute sécurité.
Étape 4 : Raccorder les fils à votre nouvelle prise

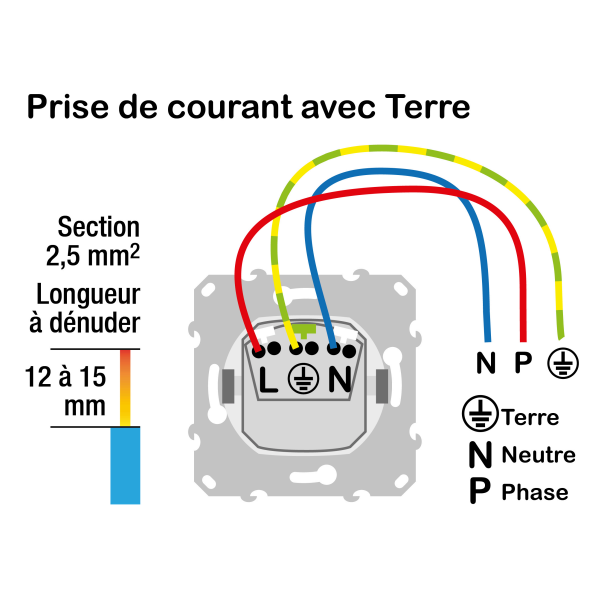

Pour connecter vos fils, il vous suffit simplement d’exercer une pression sur la borne et d’insérer le fil correspondant à l’intérieur. Suivez le schéma de gauche pour établir vos connexions.
Souvent, pour relier les prises d’un circuit entre elles, les fils électriques sont raccordés en repiquage par deux. Connecter simplement les fils par paires à la borne correspondante.
Étape 5 : Finalisez la pose
- Pour finaliser la pose, revissez votre plaque de support à la boîte d’encastrement,
- Vérifiez l’horizontalité de votre plaque de support à l’aide d’un niveau à bulle.
- Clipsez votre Enjoliveur de prise puis votre plaque de finition.
Étape 6 : Tester le courant
- Remettez le courant et testez votre Prise électrique en branchant un appareil dessus.
Rappel important
La norme NF C 15-100 est la référence pour toute Installation électrique. Elle apporte des informations claires sur le nombre de prises à installer, où les placer et comment bien protéger les câbles. Il est important d’avoir connaissance de ces informations avant de changer ou d’ajouter de nouvelles prises pour une installation aux normes et sans danger.

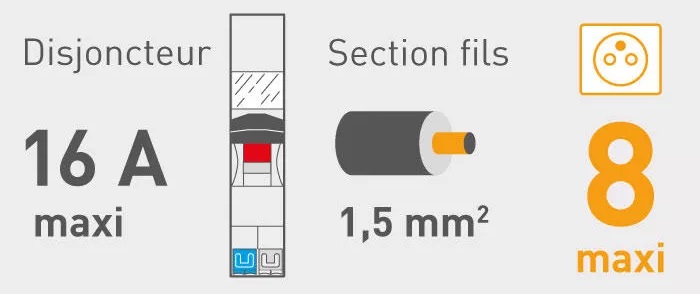

8 prises électriques maximum pour une section de 1,5mm²
12 prises électriques maximum pour une section de 2,5mm²

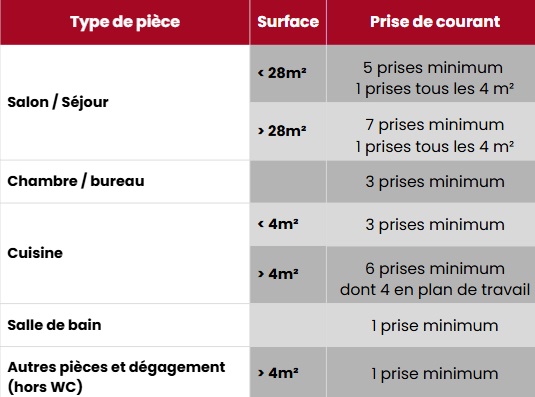

Point important à ne pas oublier, la norme NF C 15-100 dicte quelques recommandations sur le nombre de prises de courant dans chaque pièce de la maison ainsi qu’une hauteur de fixation comprise entre 5 et 130cm pour une prise 16A et une hauteur comprise entre 12 et 130cm pour les prises 20A et plus. D’autres spécifications sur la hauteur sont à prendre en compte selon la pièce de la maison.
